一、 简介

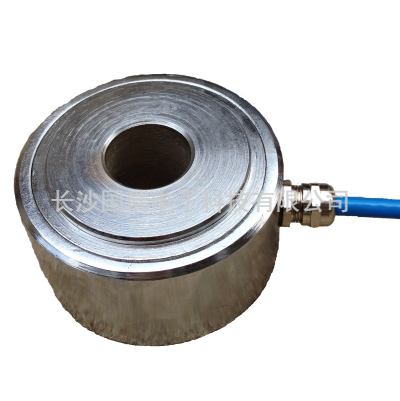

GR-DZMSXXB型电阻式锚索计，适用于桥梁、建筑、铁路、交通、水电、大坝、采矿工作面和巷道、深基坑支护、结构抗浮抗倾等预应力等工程领域中的索力及压力测量，充分了解被测构件的受力状态。采矿工作面、巷道、基坑、支护等预应力的测定。电阻式锚索计合理的设计及安装工艺，保证了测量精度。稳定性好，抗干扰能力强，密封可靠。电阻式锚索计高度小、便于现场安装操作、对后续施工影响小。电阻式锚索计测试及数据处理简便快捷。


二、电阻式锚索计的主要技术参数

额定载荷：

KN

200；300；400；500；800；1000

综合误差：

%FS

0.5

灵敏度系数：

mV/V

2.0±0.2

输入阻抗：

Ω

350/700±3

输出阻抗：

Ω

350/700±3

绝缘电阻：

MΩ

5000

零点输出：

%FS

2

零点温漂：

%FS/10℃

0.1

蠕变：

%FS

±0.5

工作温度范围：

℃

-30—+70

最大激励电压：

V（DC）

18

安全过载：

%FS

150

极限过载：

%FS

300



三、电阻式锚索计的定做尺寸规格

最大外直径：

82mm

高   度：

46mm

中   孔：

26mm

受力面直径：

200KN

300KN

400KN

48mm

56mm

62mm

其他规格尺寸：

支持按照客户要求尺寸定做



四、电阻式锚索计算公式

计算公式：P=με*K

其  中：P为锚索受力值，单位KN；με为应变量；K为率定系数

应变片灵敏度系数为：2.12。
